一般額定電壓高達1KV的電氣開關設備稱為低壓開關設備。低壓開關設備一詞包括低壓斷路器、開關、卸載電氣隔離器、HRC熔斷器、漏電斷路器、微型斷路器(MCB)和塑殼斷路器(MCCB)等，即保護低壓系統所需的所有附件。低壓開關柜最常見的用途是在低壓配電盤中。本系統有以下幾部分

　　一、輸入端

　　輸入端將輸入的電力饋入輸入端總線。進線器中使用的開關柜應有主開關裝置。帶有入線器的開關設備應能承受一段短的特定時間的異常電流，以允許下游設備運行。但應是分?jǐn)嘞到y(tǒng)中產生的故障電流最大值的電纜。它必須與下游設備具有聯鎖裝置。通?？諝鈹嗦菲鲀?yōu)選用作中斷裝置。由于以下特點，低壓空氣斷路器更適合用于此目的

　　1.簡單

　　2.高效的表現

　　3.高達600 A的高額定電流

　　4.高達63 kA的高容錯能力

　　空氣斷路器雖然跳閘時間長、體積大、成本高，但由于具有上述特點，仍最適合低壓開關柜。

　　二、分入器

　　低壓配電板的下一個下游部分是子收入器。這些次級收入者從主要收入者總線汲取電力并將該電力饋送到支線總線。作為子收入器的一部分安裝的設備應具有以下功能

　　1.在不犧牲保護和安全的情況下實現經濟的能力

　　2.由于它覆蓋有限的網絡，因此需要相對較少的聯鎖。

　　ACB（空氣斷路器）和開關熔斷器單元通常與外殼斷路器(MCCB)一起用作分入器。

　　三、饋線連接

　　不同的饋線連接到饋線總線以饋送不同的負載，如電機負載、照明負載、工業機械負載、空調負載、變壓器冷卻系統負載等。所有饋線主要由開關熔斷器單元保護，此外，取決于根據連接到饋線的負載類型，為不同的饋線選擇不同的開關設備。讓我們?cè)敿?xì)討論

　　電機饋線

　　電機饋線應防止過載、短路、過電流直至堵轉狀態和單相。

　　工業機械負載喂料機

　　饋線連接的工業機械負載，如烤箱、電鍍槽等，通常由MCCBl和開關熔斷器隔離裝置保護

　　照明負載饋線

　　這是類似于工業機械負載的保護，但在這種情況下提供了額外的接地漏電流保護，以減少有害的電流和火災泄漏可能對生命和財產造成的任何損害。

　　在低壓開關柜系統中，電氣設備通過電氣熔斷器或電氣斷路器來防止短路和過載情況。然而，操作人員沒有得到足夠的保護以防止設備內部發生故障。這個問題可以通過使用漏電斷路器來解決。這在低泄漏電流下運行。漏電斷路器可以檢測低至100 mA的漏電流，并且能夠在不到100毫秒的時間內斷開設備的連接。

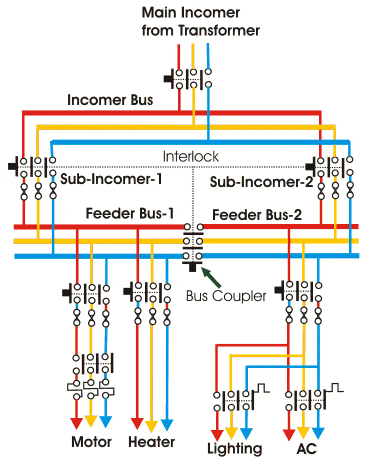

　　低壓開關設備的典型圖如上所示。這里的主要收入來自變壓器的低壓側。這個通過電氣隔離器的收入者以及一個MCCB（圖中未顯示）為收入總線供電。兩個子接入器連接到接入器總線，這些子接入器通過開關熔斷器單元或空氣斷路器進行保護。這些開關與母線段開關或母線耦合器互鎖，如果母線段開關處于打開位置，則只能打開一個輸入開關，只有當母線段開關處于關閉位置時，兩個子輸入開關才能打開。這種安排對于防止子入戶之間的任何相序不匹配是卓有成效的。不同的負載饋線連接到饋線總線的兩個部分中的任何一個。這里電機饋線由熱過載裝置保護以及傳統的開關熔斷器單元。加熱器饋線僅由傳統的開關保險絲裝置保護。家用照明和交流負載由微型斷路器和普通常規開關熔斷器單元單獨保護。這是低壓開關柜或低壓配電板最基本、最簡單的方案。
