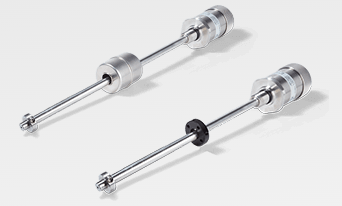

磁致伸縮線性位置傳感器測量位置磁鐵和傳感桿頭端之間的距離。它們提供高度準確和可靠的位置控制信號，適用于要求苛刻的工業（自動化）環境。

　磁致伸縮位置傳感器是非接觸式線性位置傳感器，它使用兩個磁場的瞬時相互作用來產生沿波導移動的應變脈沖。一個場來自沿波導外部移動的磁鐵。另一個場來自波導本身。提供絕對測量的磁致伸縮位置傳感器為沿行進軸的每個點產生一個獨特的信號。這種傳感器的優點是它是非接觸式的，沒有磨損或摩擦。它也不受振動的影響，因此對操作周期的數量沒有限制。缺點是傳感器兩側的死區不能歸零。

　磁致伸縮是鐵磁材料放置在磁場中時膨脹或收縮的特性。傳感器感應永磁體的位置，以確定永磁體與傳感器頭之間的距離。

　通常，波導線封裝在保護蓋內并連接到正在測量的設備上。施加電流脈沖會產生聲波，該聲波沿波導傳播到一小塊磁致伸縮材料，該材料穿過線圈并被小型永磁體磁化。由聲波引起的應力會在磁致伸縮材料中引起磁導率變化的波，從而導致其磁通量發生變化并從線圈產生電壓輸出。

　電子電路檢測電壓脈沖并將其調節為所需的輸出。在傳感器桿尖端，在與頭部相對的一端，有一個不可用的區域，稱為死區。系統的設計必須使定位磁鐵的正面與尖端之間的距離不會超過指定的死區距離。

　磁致伸縮位置傳感器有五個主要組成部分：波導、位置磁鐵、電子器件、應變脈沖檢測系統和阻尼模塊。

　磁致伸縮位置傳感器的特征：

　根據傳感器的特性，測量可以是絕對的或增量的。磁致伸縮位置傳感器通常是絕對的。

　1.絕對-絕對讀數意味著在通電時可以準確知道位置，無需設置零位。如果發生停電，當電源恢復時可以立即確定位置。

　2.增量-增量測量不會產生唯一的位置信號。它們?cè)跀嚯姾髿w零，并依靠外部開關或傳感器作為初始參考。
