電導液位開關采用電導傳感技術或電導法進行液位檢測。用于液體測量和控制的電導率方法被認為操作非常簡單。它們的操作取決于被測過程液體的電導率或電導率。被測液體通??梢酝ㄟ^(guò)低壓電源傳導電流,通常低于20伏。設置電路的一種常用方法是使用雙頭探頭,而不用將金屬罐接地。這類探頭一般用于點檢測,檢測點可以是導電液體和非導電液體的界面。

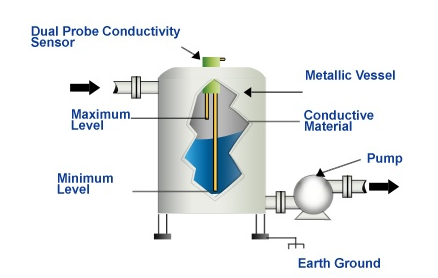

在這種布置中,使用了兩個雙頭探頭,這有助于指示最高和最低液位。一旦液位接近上探頭,開關啟動以啟動排水泵,當液位下降并接近下探頭時,開關停用并且泵停止。
導電探頭通過參考電極和液位控制電極之間的電阻差進行操作。當液位電極浸沒在過程流體中時,這些傳感器往往會檢測電阻。導電槽的壁可用作參比電極。如果水箱由塑料、混凝土或任何其他非導電材料制成,則需要一個額外的電極作為參考。
1、電導率傳感器的主要特點如下:
這些開關為液位測量提供了極具成本效益的解決方案。
它們安裝簡單,使用安全。
他們通常提供免維護服務。
它們通常具有堅固的結構。
它們有不同的型號。其中一些帶有固定的剛性桿,一些帶有可拆卸的剛性桿,還有許多帶有擺動電極。
這些電極基本上連接到電纜外殼。液位傳感器的設計使其幾乎可以與所有導電介質一起工作。此外,它們可以提供多達5個或更多不同點的電平控制。
2、電導率傳感器的應用
基于電導的液位開關可適用于各種應用。以下是這些液位開關的主要應用:
它們可用于高/低液位報警指示以及泵閥控制。
它們也可用于防干涸保護和儲罐溢出的情況。
