氣缸的類型-在工程和工業領域，最常選擇氣缸來通過壓縮氣體的積聚來產生運動。當然，您需要的氣缸類型會因應用和行業而異。由于設備的工作方式，執行器也稱為氣缸。

　　什么是氣缸？

　　氣動或壓縮空氣控制機械裝置的最終元件是氣缸，有時也稱為氣缸。氣缸是將壓縮空氣轉化為機械能的機器。線性或旋轉運動是由機械能產生的。在氣動系統中，氣動氣缸用作執行器。因此，它被稱為氣動線性執行器。正確選擇氣缸可以確保應用的長期成功并提高機器的整體性能。訪問這里了解主要類型的氣壓缸的原理。

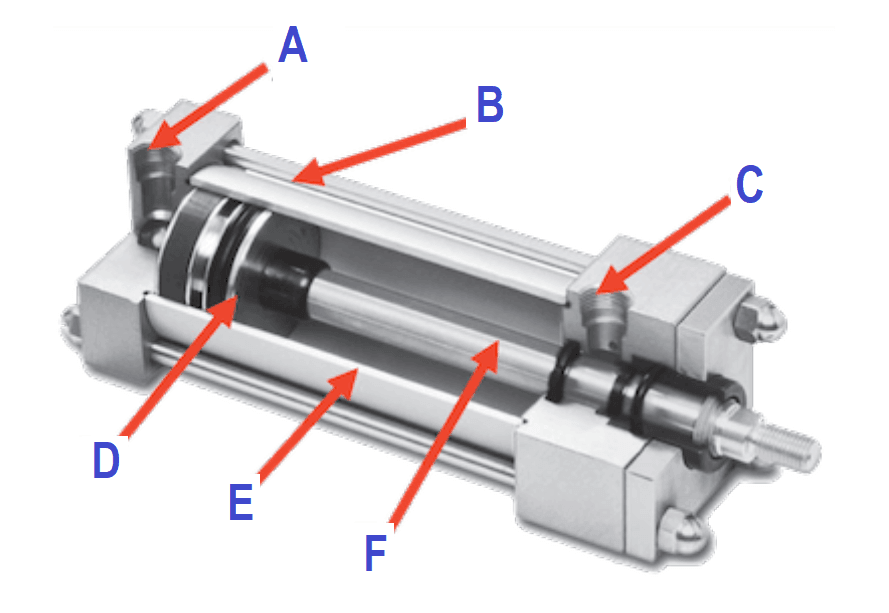

　　氣缸的基本部件如下圖所示：

　　這些主要部分是：

　　·帽端端口(A)

　　·拉桿(B)

　　·桿端端口(C)

　　·活塞(D)

　　·桶(E)

　　·活塞桿(F)

　　氣缸的原理

　　壓縮空氣介質的壓力能通過氣缸以直線或旋轉運動的形式轉化為機械能。氣動氣缸可以承受5到20 bar的壓力。

　　氣缸的種類有哪些？

　　常見的氣缸有以下三種類型：

　　·單作用氣缸

　　·雙作用氣缸

　　·伸縮式氣缸

　　下面討論這三種常見的氣缸的功能。這些氣缸中的每一個都有不同的應用，因此最適合這項工作的氣缸將由當前項目確定。

　　單作用氣缸

　　與雙作用氣缸相比，單作用氣缸僅作用于活塞的一端。單作用氣缸最常見于內部發動機，例如汽車發動機，它依靠外力（例如彈簧或外載荷）向相反方向推動活塞并產生運動。單作用氣缸也可以在泵和液壓油缸中找到，它們可以幫助完成重載任務，例如提升大件物品。

　　只有活塞的一側承受特定的工作壓力。外力，如內部的彈簧，作用于一個方向，控制運動并使其恢復到正常狀態。

　　單作用氣缸的種類

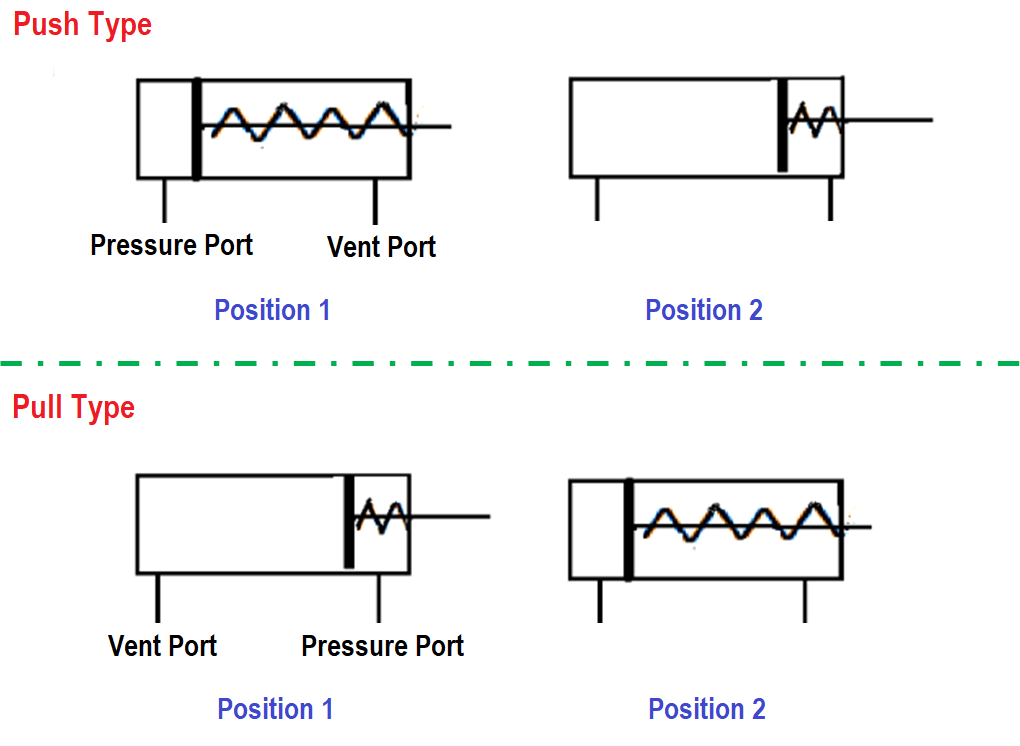

　　單作用氣缸根據其工作方式分為推式和拉式。

　　1、推式單作用氣缸

　　活塞被壓縮空氣推出氣缸。當壓力釋放時，彈簧將活塞返回到其原始位置。

　　2、拉式單作用氣缸

　　壓縮空氣進入氣缸內以拉動活塞。當加壓空氣通過端口時，氣缸中的活塞開始縮回。在氣缸的末端是壓力端口。

　　伸縮氣缸

　　伸縮油缸，有時也稱為伸縮油缸，有雙作用和單作用兩種配置。它們包含一個活塞桿，在觸發時可以伸縮為分段活塞，從而實現更大的觸及范圍。伸縮式氣缸經常用于需要很小壓力的應用中。

　　伸縮油缸有單作用和雙作用版本，通常用于高負載處理的液壓應用。氣動伸縮缸很少用于重型起重機、自卸車和其他應用。在這篇文章中，它們被歸類為以下版本：

　　·拉桿缸

　　·法蘭型

　　·一件式焊接

　　·螺紋端

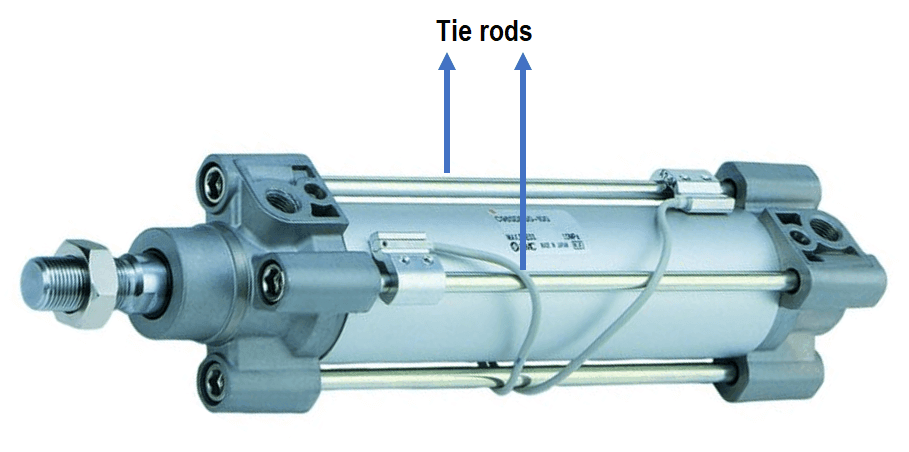

　　1、拉桿氣缸

　　拉桿用于各種氣缸，無論負載如何：重型、中型或輕型。

　　當存在對氣缸施加沖擊力或沖擊載荷的風險時，拉桿已被證明可以比替代設計更好地保護氣缸免受損壞。

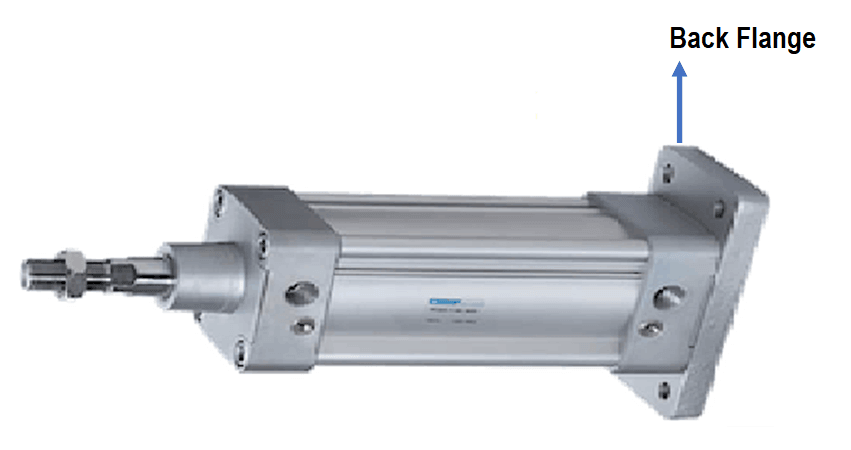

　　2、法蘭型氣缸

　　它們是重型氣缸，看起來像拉桿。

　　供應商可以根據您的需要使其為前法蘭、后法蘭或前后法蘭。

　　3、一件式焊接

　　主體以這種形式整體鑄造，或端部焊接或卷曲。

　　4、螺紋端

　　在這種結構中，管子的兩端從外側或內側螺紋連接。

　　雙作用氣缸

　　雙作用氣缸在活塞的兩側工作，一個元件控制外沖程，另一個控制內沖程。雖然單作用活塞更常見于內部發動機，但雙作用活塞常見于外部發動機，例如蒸汽機。這是因?yàn)殡p作用氣缸從活塞的兩端產生力。

　　在氣缸的兩側施加規定的工作壓力。壓縮空氣對氣缸活塞桿施加兩個方向的力。雙作用氣缸根據工作原理進行分類。這些類型是：

　　·通桿氣缸

　　·緩沖端氣缸

　　·串聯氣缸

　　·沖擊缸

　　·電纜筒

　　·旋轉或轉動氣缸

　　1、通桿氣缸

　　在這種情況下，活塞桿在活塞的兩端延伸。這樣可以確保氣缸兩側的力和速度相等。

　　2、緩沖端氣缸

　　在這種情況下，活塞在一端或兩端有一個緩沖鼻，允許在行程端點附近的位置適度減速。

　　橡膠緩沖器可用于吸收沖擊并防止活塞與端蓋碰撞。

　　3、串聯氣缸

　　在這種布置中，兩個氣缸串聯連接以使氣缸產生的力加倍。

　　4、沖擊缸

　　氣缸的活塞桿是專門為在這種情況下加速強力或沖擊而設計的。

　　5、電纜筒

　　在這種配置中，活塞桿被連接到氣缸兩端的電纜代替。這也稱為無桿氣缸。在需要長行程的應用中，使用電纜式氣缸。

　　這具有在插入氣缸時節省空間的優點。每英寸行程的成本相對較低。

　　6、旋轉或轉動氣缸

　　在該布置中，線性運動由具有抵靠蝸輪的旋轉輪廓的活塞桿提供。

　　不同類型氣缸的規格

　　下面列出了訂購氣缸時需要注意的一些規格：

　　·活塞桿直徑

　　·缸孔

　　·安裝方式

　　·行程

　　·最大壓力下的力輸出

　　·壓力范圍

　　·標準工作溫度

　　·緩沖（在氣缸的一端或兩端）

　　不同類型氣缸的應用

　　·對于簡單的應用，使用單作用氣缸。

　　·對于復雜和大負載的應用，使用雙作用氣缸。

　　·單作用氣缸產生的力只有一個方向。

　　·當在兩個方向都需要很大的力時，使用雙作用氣缸。

　　如何選擇氣缸？

　　使用的氣缸類型取決于應用，并且某種形式、材料和尺寸將適用于工作。在為氣缸選擇材料時，需要牢記一些注意事項。例如，如果應用需要機械在高溫下運行，則應考慮使用不銹鋼氣缸。
