事實上，PNP和NPN傳感器利用晶體管的飽和和截止來輸出兩個條件，這兩個條件都歸因于開關傳感器。然而，輸出信號是截然相反的，即高電平和低電平。PNP的輸出是高一級，NPN的輸出是低電平0。

　　(開關型)分為六類：1、npn-no(常開型)2、npn-nc(常閉型)3、npn-nc+no(常開的、常閉的公共類型)4、pnp-no(常開型)5、pnp-nc(常開閉型)6、pnp-nc+no(常開的，常開封閉的)

　　一般有三條引線，即電源線VCC、0V線、外信號輸出線。

　　1.PNP級PNP是指信號觸發時信號輸出線路與電源線VCC之間的連接，相當于輸出的高電平電源線。

　　對于PNP-NO型，當沒有信號觸發時，輸出線被掛起，即VCC電源線和外電纜斷開。當信號被觸發時，宣布與VCC電源線相同的電壓，即外接電纜和電源線VCC，輸出高電平VCC。

　　對于PNP-NC，當沒有信號觸發時，宣布與VCC電源線相同的電壓，即將外電纜連接到電源線VCC，并輸出高電平VCC。當信號觸發時，輸出線被掛起，即VCC電源線和輸出電纜斷開。

　　至于PNP-NC+NO型，實際上還有一條額外的輸出線，可以根據需要進行選擇。

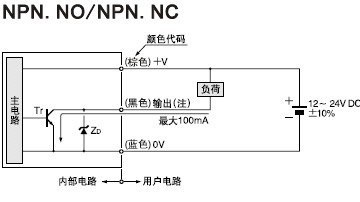

　　2.NPN型NPN是指信號觸發時信號輸出線路與0V線路之間的連接，相當于輸出低電平0V。

　　對于npn-no類型，當沒有信號觸發時，輸出線被掛起，即0v線和出線斷開。當信號被觸發時，宣布與0V相同的電壓，即外線和0V線連接，輸出輸出低電平OV。

　　對于NPN-NC，當沒有信號觸發時，宣布與0V線路相同的電壓，即外線和0V線路連接，輸出電平為0V。當信號觸發時，輸出線被掛起，即0V線路和外線斷開。

　　對于NPN-NC+NO型類似，附加輸出線外，和兩條信號反向輸出線，根據需要選擇。

　　我們通常使用的是NPN類型，即低水平的有效條件。PNP很少使用。
