步進電機驅動器是一種將電脈沖信號轉換為機械角位移的裝置。它的主要工作原理是通過精確控制電機的步進角度，來實現對電機位置和速度的精確控制。

　一、步進電機驅動器原理

　步進電機驅動器就是將電脈沖信號轉換為機械角位移的“轉換器”。它的工作原理主要基于電磁力矩，通過精確控制步進電機的電流和電壓，實現對電機位置和速度的精確控制。

　?1、核心部件?：步進電機驅動器通常由微處理器、功率放大器（或脈沖放大器）、驅動電路和保護電路等組成。微處理器負責處理輸入的控制信號，功率放大器則負責將這些信號放大，為電機提供足夠的動力。

　?2、工作原理?：當輸入一個脈沖信號時，驅動器會使相應的線圈通電，產生磁場。這個磁場與步進電機轉子上的磁場相互作用，使轉子產生一個步距角的位移。通過控制脈沖信號的數量和頻率，我們可以實現對電機轉速和角位移的精確控制。

　?3、控制策略?：驅動器還需要根據電機的參數（如步進角、扭矩等）和應用需求（如速度、加速度等），選擇合適的控制策略和參數。此外，通過與電機的反饋信號（如編碼器、霍爾傳感器等）進行配合，還可以實現閉環控制，進一步提高控制精度。

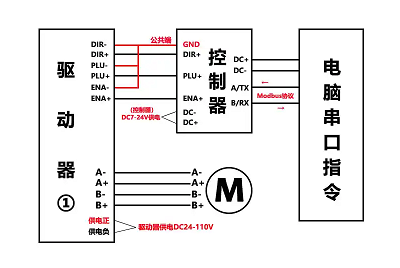

　二、步進電機驅動器接線

　接線，可是步進電機驅動器能否正常工作的關鍵一步！就來詳細講解一下接線方法：

　?1、電源接線?：首先，將步進電機驅動器的電源線連接到穩定的電源上。注意，一定要確保電源電壓與驅動器要求的電壓相符，避免電壓過高或過低導致設備損壞。

　?2、電機接線?：接下來，將步進電機的各相線（通常為A、B、C或U、V、W等，對于二相四線電機則是A+、A-、B+、B-）正確連接到驅動器的驅動模塊上。這一步一定要仔細核對，確保接線無誤。

　?3、控制信號接線?：將控制信號線（如脈沖信號、方向信號等）連接到驅動器的控制模塊上。這些信號通常由上位機或PLC等控制系統提供。在接線時，一定要注意信號的極性和順序，確保控制信號能夠正確傳輸。

　?4、保護電路接線?：驅動器通常還包含保護電路，如過流保護、過熱保護等。這些保護電路能夠確保電機在各種工況下的安全穩定運行。在接線時，一定要將這些保護電路正確連接，避免電機因故障而損壞。

　三、注意事項

　在接線和使用步進電機驅動器時，還需要注意以下幾點：

　?1.安全第一?：在接線前，務必確保電源已斷開，避免觸電危險。

　?2.核對型號?：確保步進電機和控制器的型號相匹配，避免因型號不符導致接線錯誤或設備損壞。

　?3.保持清潔?：接線過程中，保持工作區域的清潔和干燥，避免灰塵或水分對設備造成損害。

　?4.定期檢查?：定期對步進電機驅動器進行檢查和維護，及時發現并解決問題，確保設備的長期穩定運行。
